等離子體處理器預(yù)處理提升聚四氟乙烯絕緣電線標(biāo)志耐久性

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2022-12-08

聚四氟乙烯具有相當(dāng)優(yōu)異的化學(xué)穩(wěn)定性、電絕緣性、耐氣候性、阻燃性、高低溫適應(yīng)性和較高的力學(xué)性能，所以聚四氟乙烯絕緣電線在一些使用環(huán)境惡劣以及航空等有特殊要求的場合得到了廣泛應(yīng)用，但是這些應(yīng)用場合要求聚四氟乙烯絕緣電線標(biāo)志清晰、耐久性好。

NAEN-PLASMA-提供專業(yè)等離子體表面處理解決方案

以前國內(nèi)使用普通印字工藝和普通油墨在聚四氟乙烯絕緣電線表面印產(chǎn)品標(biāo)志，標(biāo)志不清晰、耐久性差。在裝配、使用過程中，電線與電線或與其它物體之間發(fā)生摩擦，印在電線表面的標(biāo)志很容易被擦除。按照GJB773A/3A—2000標(biāo)準(zhǔn)做標(biāo)志耐久性試驗，發(fā)現(xiàn)電線標(biāo)志的耐刮擦次數(shù)一般在10次以內(nèi)，離標(biāo)準(zhǔn)要求的125次相差甚遠(yuǎn);而且采用普通油墨印電線標(biāo)志的電線在高溫場合下使用時，電線標(biāo)志受熱可能會變色，甚至褪色。

聚四氟乙烯絕緣電線難印的原因

從聚四氟乙烯的物理性質(zhì)上分析，主要可能有以下原因:由于聚四氟乙烯表面能低、臨界表面張力小、潤濕能力差，印墨不能充分潤濕電線表面，從而不能很好地粘附在電線表面;聚四氟乙烯分子鏈規(guī)整無支鏈，其結(jié)晶度高達(dá)55%～75%。由于聚四氟乙烯的結(jié)晶度高、化學(xué)穩(wěn)定性好，它的溶脹和溶解都要比非結(jié)晶高分子困難，當(dāng)印墨涂在電線表面時，很難發(fā)生高聚物分子鏈的擴散和相互纏結(jié)，不能形成較強的粘附作用;聚四氟乙烯結(jié)構(gòu)高度對稱，屬于非極性高分子，印墨吸附在電線表面是由范德華力(分子間作用力)所主導(dǎo)的，范德華力包括取向力、誘導(dǎo)力和色散力。

對于聚四氟乙烯絕緣電線的非極性表面，不具備形成取向力和誘導(dǎo)力的條件，而只能形成較弱的色散力，弱的色散力對印墨在電線表面的吸附貢獻(xiàn)不大，導(dǎo)致粘附性能較差;聚四氟乙烯本身含有的低分子成分，以及加工和儲運過程中產(chǎn)生或帶入的低分子量物質(zhì)，這類小分子物質(zhì)極容易析出、匯集于電線表面，形成強度很低的薄弱界面層，這種弱界層的存在大大降低了印墨與電線表面的粘結(jié)強度。

聚四氟乙烯絕緣電線的表面預(yù)處理方法

提高聚四氟乙烯絕緣電線標(biāo)志耐久性可以通過提高印墨和聚四氟乙烯絕緣電線表面的粘附性能來實現(xiàn)。在印字前對電線表面進行等離子體預(yù)處理，有助于提高印墨和聚四氟乙烯絕緣電線表面的粘附性能。

等離子體處理器預(yù)處理

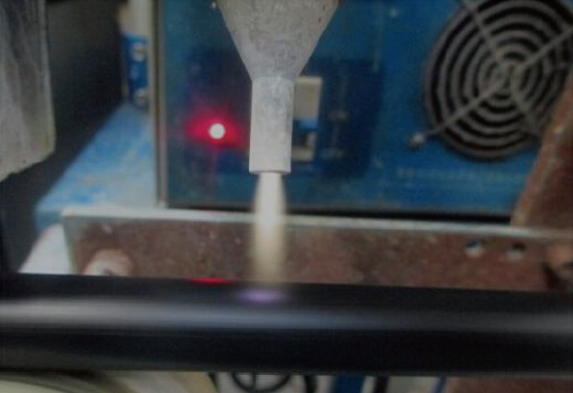

等離子體是由電子、正離子和中性粒子(包括所有不帶電的粒子，如原子、分子和原子團等)所組成，對外界呈電中性的電離氣體。等離子體處理器由等離子發(fā)生器、氣體輸送管路及等離子噴頭等部分組成，等離子發(fā)生器產(chǎn)生高壓高頻能量在噴嘴鋼管中被激活和被控制的輝光放電中產(chǎn)生低溫等離子體，借助壓縮氣體將等離子噴向電線表面，壓縮氣體可以是惰性氣體(N2、Ar等)或活性氣體(空氣、O2等)。當(dāng)?shù)入x子體和電線表面相遇時，產(chǎn)生物理變化和化學(xué)變化，電線絕緣表面的一些分子鏈發(fā)生斷裂產(chǎn)生部分活性基團，隨之發(fā)生表面交聯(lián)，壓縮氣體是活性氣體的則還會引入極性基團，大大提高其表面能，電線表面得到清潔，以及電線表面刻蝕造成粗糙度增加，從而使電線表面與印墨的粘附性能得以改善。
